BMW, Mini és többféle autóhoz való 40 tűs Quadlock- parkolóradar (PDC)
kormánytávkapcsoló adapter 42a-1024-006 Ezzel a termékkel a gyári rádió
lecserélésekor az új beszerelt autórádióval is megtarthatja az eredeti kormány
távirányító funkcióit. A jármű felszereltségétől, valamint az utólag beépített
autórádió funkcióinak és szoftvereinek körétől függően az egyes működési
funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők. Hasonlítsa össze

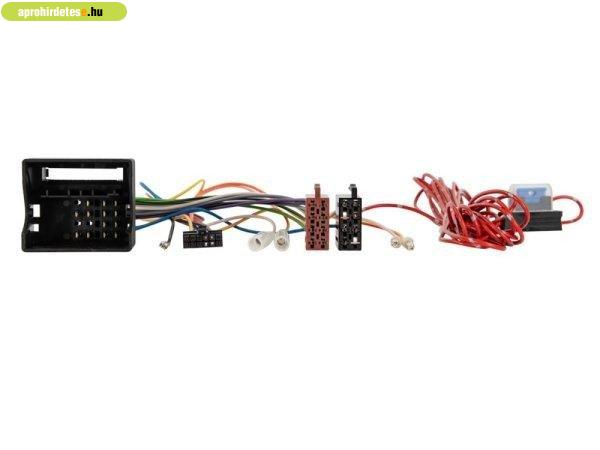

a képen látható kábelköteg-csatlakozókat az autójában lévő csatlakozókkal, és
győződjön meg arról, hogy optikailag és műszakilag illeszkednek. Ellenőrizze,
hogy a gyári rádióval működik-e a kormány vezérlés. A végső összeszerelés előtt
ellenőrizze a jármű működését, a jármű beállításait és az kormánytávkapcsoló
működését is. Segítségért forduljon ügyfélszolgálatunkhoz 06 82 424-954 CAN busz
Csatlakozás: 40 tűs Quadlock BMW csatlakozó > Cikk: 42cx12 Csatlakozás: +12V
állandó áramú csatlakozó (30) akkumulátor biztosíték > csupasz piros kábel
Csatlakozás kormánytávkapcsoló hangszóró 42cxpdc leírás 3. képe: 5. tű: 42cxpdc
piros 11. tű: 42cxpdc fekete Ellenőrizze a DIP kapcsoló helyzetét az utólagos
felszereléshez PDC-vel ellátott járművek hátul Business Professional OEM
eszközzel rendelkező járművek BMW járművek iDrive nélkül BMW járművek OEM MOST
hangrendszer nélkül BMW járművek OEM MOST hangrendszerrel: Aktív
rendszeradapterre lehet szükség BMW MOST>RCA> Cikkszám: 13-1024-51* A
figyelmeztető hangok jelenleg nem támogatottak További figyelmeztető hangok:
Figyelmeztető hang interfészre lehet szükség ( tolatóradarhoz)
BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Cikk: can-pdc Diagnosztikai LED: kéken
villog > CAN busz keresés kék állandó > CAN busz aktív piros > +12V gyújtási
áram aktív Alkalmas a következő járművekhez: BMW BMW 1-es sorozat
(E81/E82/E87/E88) 2004.03 - 2013.10.* BMW 3-as sorozat (E90/E91/E92/E93) 2005.03
- 2013.10.* BMW 5-ös sorozat (E60/E61) 2003.07 - 2010.07.* BMW 6-os sorozat
(E63/E64) 2004.09 - 2010.11. BMW 7-es sorozat (E65/E66) 2001.08 - 2008.11. BMW
Z4 (E89) 2009.05 - 2016.08 BMW X1 (E84) 2009.10 - 2015.06 BMW X5 (E70) 2007.03 -
2013.09 BMW X6 (E71/E72) 2008.05 - 2014.06.* Mini Mini (R55/R56/R57/R58/R59)
2006.11 - 2015.05. Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel
rendelkező járművek nem kompatibilisek a funkciókkal. rózsaszín: +12V
gyújtáskapocs 15 1,5A max. narancssárga: +12V világítás kapocs 58 0.1A max.
fehér: +12V fordított jel 1,5A max. sárga/zöld sárga/piros: sebességjelző
Kormánykerék távirányító *Aktív rendszeradapter BMW MOST>RCA > Cikk: 13-1024-51
Csatlakozókábel a következő rádiógyártókhoz: Multilead különféle eszközök:
42arc100 Alpine 3,5 mm-es jack csatlakozó : 42arc101 Blaupunkt 2010> 3,5 mm-es
jack csatlakozó : 42arc107 Blaupunkt 2010> Key1 / Key2 / (GND) csatlakozás :
42arc000 Kína HU Key1 / Key2 / (GND) csatlakozás > : 42arc000 Clarion 3,5 mm-es
jack csatlakozó > : 42arc104 Digital Dynamics egykábeles csatlakozás > :
42arc108 ESX Key1 / Key2 csatlakozás: 42arc000 JVC 3,5 mm-es jack csatlakozó l:
42arc104 JVC egykábeles csatlakozás: 42arc105 Kenwood egykábeles csatlakozás:
42arc105 Kenwood 2017> 3,5 mm-es jack csatlakozó : 42arc107 Kenwood 2020> Key1 /
Key2 / GND csatlakozás : 42arc000 Pioneer 3,5 mm-es jack csatlakozó : 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó : 42arc1072 Snooper Key1 / Key2
kapcsolat : 42arc000 Sony 3,5 mm-es jack csatlakozó : 42arc107 XZent egykábeles
csatlakozás : 42arc108 Zenec egykábeles csatlakozá: 42arc108 Előfordulhat, hogy
az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek
a funkciókkal. rózsaszín: +12V gyújtáskapocs 15 1,5A max. narancssárga: +12V
világítás kapocs 58 0.1A max. fehér: +12V fordított jel 1,5A max. sárga/zöld
sárga/piros: sebességjelző Előfordulhat, hogy az újraimportált vagy eltérő
szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal. Általános
telepítési utasítások: 1: Ellenőrizze az gyári fejegység összes működési és
járműbeállítási funkcióját. 2: Csatlakoztassa le az gyári fejegységet
áramtalanítás után. 3: Ellenőrizze az összes interfész csatlakozás helyességét
áramtalanított állapotban. Csatlakozás és csatlakozási sorrend: 1: Ellenőrizze
az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési
útmutatója szerint. 4: Csatlakoztassa az összes többi csatlakozást az utólagos
fejeygség kezelési útmutatója szerint. 5: Csatlakoztassa a teljes berendezést a
járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni
az autóhoz) 6: Az interfész szoftveres konfigurálása a cikk szövegében és a
kézikönyvben található utasítások szerint. 7: Konfigurálja az utólagos
felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna
fantomtáp és egyebek használati utasítása szerint. 8: A kormánytávkapcsoló és a
jármű működési tesztje Változtatások az interfész és a rádiócsatlakozó kábel
konfigurációjában: 1: áramtalanított állapotú konfiguráció módosítása 2:
Újracsatlakozás lásd fent 5-8 Az interfész vagy a jármű meghibásodása esetén: 1:
Telepítse újra az gyári fejegységet 2: Működtesse a gyári fejegységet 3: Állítsa
be a CAN-busz leállítását 4: Ellenőrizze az interfész hardverkonfigurációját 5:
Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot A
tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások,
csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai
vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat
szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják. További
csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív
csatlakozások vagy csatlakozási bővítmények használata: 1: A csatlakoztatást és
a változtatásokat kizárólag képzett szakember végezheti el. 2: A csatlakozásokat
és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói
jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a
módosítások érinthetnek. 3: A csatlakozások és módosítások működését és
helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és
összehasonlítják a jármű kábelkiosztási diagramjával. 4: A csatlakoztatásokat és
módosításokat a felhasználó saját felelősségére végzi, a működés garanciája
nélkül. 5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére
végzi, a ?járműhöz, az utólagos felszereléshez vagy az interfészhez. 6: Az előre
összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
