Citroen/Fiat/Peugeot/Toyota Quadlock kormánytávkapcsoló adapter 42a-1041-001
Ezzel a termékkel a gyári rádió lecserélésekor az új beszerelt autórádióra is
megtarthatja az eredeti kormány távirányító funkcióit. A jármű
felszereltségétől, valamint az utólag beépített autórádió funkcióinak és
szoftvereinek körétől függően az egyes működési funkciók kimaradhatnak, vagy más

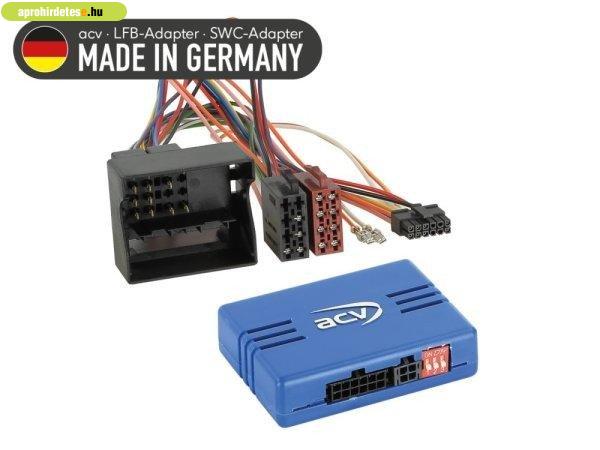

funkciókkal helyettesíthetők. Hasonlítsa össze a képen látható
kábelköteg-csatlakozókat az autójában lévő csatlakozókkal, és győződjön meg
arról, hogy optikailag és műszakilag illeszkednek. Ellenőrizze, hogy a gyári
rádióval működik-e a kormány vezérlés. A végső összeszerelés előtt ellenőrizze a
jármű működését, a jármű beállításait és az kormánytávkapcsoló működését is.
Segítségért forduljon ügyfélszolgálatunkhoz 06 82 424-954 CAN busz Csatlakozás:
40 tűs Quadlock PSA csatlakozó 42cx30 Ellenőrizze az utólag beszerelt eszköz dip
kapcsoló helyzetét Járművek Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM
készülékkel hangerőszabályzóval Járművek Clarion MQ-RD6 OEM készülékkel,
monokróm kijelzővel és központi gombbal Continental RD45 OEM készülékkel
felszerelt járművek hangerőszabályzóval Bosch OEM-eszköz nélküli járművek
Magneti Marelli RT3 / RT6 / Harman Becker OEM navigáció nélküli járművek
hangerőszabályzóval JBL hangrendszer nélküli járművek PDC ( tolatóradar) nélküli
járművek A kormánykerék távirányítójával támogatott járműbeállítások (lásd BDA)
ECO üzemmóddal rendelkező járművek: +12V állandó áramú csatlakozó kapocs 30
akkumulátor biztosítva PDC-vel ( tolatóradarral) rendelkező járművek:
kormánytávkapcsoló CAN busz hangszóró 42a/42cx PDC > Cikkszám: 42cxpdc PDC
(tolatóradar) kapcsolóval felszerelt járművek: A PDC lejátszást aktiválni kell
Diagnosztikai LED: kéken villog > CAN busz keresés kék állandó > CAN busz aktív
piros > +12V gyújtási áram aktív Alkalmas a következő járművekhez: Citroën
Citroën Berlingo (7) 2008.06.-2012.03 Citroën Berlingo (7) 2012.04.-2015.05
Citroën Berlingo (7) 2015.06.-2018.06 Citroën C2 (J) 2004.12.-2009.12 Citroën C3
(F) 2005/10 - 2010/01 Citroen C3 (S) 2010.01.-2013.03 Citroen C3 (S)
2013.04.-2017.01 Citroën C4 (L) 2004.11.-2010.08 Citroën C5 (D) 2004/10 -
2008/04 Citroën C8 (E) 2008.01.-2012.07 Citroën C8 (E) 2012.07.-2014.06 Citroën
DS3 (S) 2010/03 - 2014/07 Citroen Jumpy (V) 2007.02.-2016.05 Citroen Jumpy (V)
2016.09.-2024.01.* Citroen Spacetourer (V) 2016.03.-2024.03.* Fiat Fiat Scudo
(ZAF 270) 2007.02.-2016.07. Opel Opel Vivaro C (V) 2019.09.-2024.01.* Opel
Zafira Life V (V) 2019.02.-2024.01.* Peugeot Peugeot 207 (WC) 2006/06 - 06/2009
Peugeot 207 (W) 2009.06.-2015.07. Peugeot 208 (C) 2012.04.-2015.04. Peugeot 307
(3/3 Break/3 SW/3 CC) 2005.06. - 2009.03. Peugeot 308 (4/4 GTI/4 SW/4 CC)
2007.09. - 2015.07. Peugeot 407 (6/6 SW/6 Coupé) 2004.05. - 2008.07. Peugeot 407
(6/6 SW/6 Coupé) 2006.02. - 2011.03. Peugeot 607 (9) 2004.10.-2009.04. Peugeot
807 (E) 2002/07 - 2008/02 Peugeot 807 (E) 2008.02.-2014.06. Peugeot 3008 (OU)
2009.06. - 2013.10. Peugeot 5008 (O) 2009.10.-2013.10. Peugeot Bipper (A)
2007.12.-2015.12 Peugeot Expert (X) 2007.02. - 2016.08 Peugeot Expert (X)
2016/03 - 2024 Peugeot Partner (7) 2008.05.-2012.03 Peugeot RCZ (4J)
2010.04.-2015.09. Peugeot Traveller 2016/03 -2024* Toyota Toyota Proace 2013.03.
- 2016.08 Toyota Proace (V) 2016.03.-2024.04.* Toyota Proace Verso (V)
2016.03.-2024.04.* Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel
rendelkező járművek nem kompatibilisek a funkciókkal. rózsaszín: +12V
gyújtáskapocs 15 1,5A max. narancssárga: +12V világítás kapocs 58 0.1A max.
fehér: +12V irányváltó jel 1,5A max. sárga/zöld sárga/piros: sebességjelző
Kormánykerék távirányító A jármű beállításai támogatottak *Járművek Clarion
MQ-RD6 OEM készülékkel, monokróm kijelzővel és központi gombbal *A jármű
beállításai nem támogatottak Csatlakozókábel a következő rádiógyártókhoz:
Multilead különféle eszközök > Cikkszám: 42arc100 Alpine 3,5 mm-es jack
csatlakozó 42arc101 Blaupunkt 2010> 3,5 mm-es jack csatlakozó 42arc107 Blaupunkt
2010> Key1 / Key2 / (GND) csatlakozás > Cikkszám: 42arc000 Kína HU Key1 / Key2 /
(GND) csatlakozás > Cikkszám: 42arc000 Clarion 3,5 mm-es jack csatlakozó
42arc104 Digital Dynamics egykábeles csatlakozás > Cikkszám: 42arc108 ESX Key1 /
Key2 csatlakozás 42arc000 JVC 3,5 mm-es jack csatlakozó 42arc104 JVC egykábeles
csatlakozás > Cikkszám: 42arc105 Kenwood egykábeles csatlakozás > Cikkszám:
42arc105 Kenwood 2017> 3,5 mm-es jack csatlakozó 42arc107 Kenwood 2020> Key1 /
Key2 / GND csatlakozás 42arc000 Pioneer 3,5 mm-es jack csatlakozó 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó > Cikkszám: 42arc1072 Snooper Key1
/ Key2 kapcsolat 42arc000 Sony 3,5 mm-es jack csatlakozó 42arc107 XZent
egykábeles csatlakozás > Cikkszám: 42arc108 Zenec egykábeles csatlakozás >
Cikkszám: 42arc108 Általános telepítési utasítások: 1: Ellenőrizze az gyári
fejegység összes működési és járműbeállítási funkcióját. 2: Csatlakoztassa le az
gyári fejegységet áramtalanítás után. 3: Ellenőrizze az összes interfész
csatlakozás helyességét áramtalanított állapotban. Csatlakozás és csatlakozási
sorrend: 1: Ellenőrizze az interfész beállításait és hardverkonfigurációját
áramtalanított állapotban. 2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított
állapotú konfigurációját. 3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos
fejegység kezelési útmutatója szerint. 4: Csatlakoztassa az összes többi
csatlakozást az utólagos fejeygség kezelési útmutatója szerint. 5:
Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás
utoljára történik. (legvégén csatlakoztatni az autóhoz) 6: Az interfész
szoftveres konfigurálása a cikk szövegében és a kézikönyvben található
utasítások szerint. 7: Konfigurálja az utólagos felszerelést az utólagos
felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek
használati utasítása szerint. 8: A kormánytávkapcsoló és a jármű működési
tesztje Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása 2: Újracsatlakozás lásd fent
5-8 Az interfész vagy a jármű meghibásodása esetén: 1: Telepítse újra az gyári
fejegységet 2: Működtesse a gyári fejegységet 3: Állítsa be a CAN-busz
leállítását 4: Ellenőrizze az interfész hardverkonfigurációját 5:
Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot A
tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások,
csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai
vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat
szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják. További
csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív
csatlakozások vagy csatlakozási bővítmények használata: 1: A csatlakoztatást és
a változtatásokat kizárólag képzett szakember végezheti el. 2: A csatlakozásokat
és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói
jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a
módosítások érinthetnek. 3: A csatlakozások és módosítások működését és
helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és
összehasonlítják a jármű kábelkiosztási diagramjával. 4: A csatlakoztatásokat és
módosításokat a felhasználó saját felelősségére végzi, a működés garanciája
nélkül. 5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére
végzi, a ?járműhöz, az utólagos felszereléshez vagy az interfészhez. 6: Az előre
összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
