2-DIN rádió panel és rádió csatlakozó készlet kormánykerék távirányítóval
Citroën / Fiat / Peugeot / Toyota Sok autógyártó saját, járműspecifikus rádiókat
szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak. A
telepítőkészletek minden olyan alkatrészt tartalmaznak, amely egy OEM eszköz
cseréjéhez szükséges. A jármű felszereltségétől függően a szállítási terjedelem
tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a járműfunkciók
visszaállításához szükséges összes adaptert és interfészt. Kérjük, vegye
figyelembe az egyes alkatrészek telepítési ajánlásait. A kormánykerékre
szerelhető távirányítós rádiócsatlakozó készletek minden szükséges analóg jelet
biztosítanak az utángyártott rádió működtetéséhez. Semmilyen járműfunkció vagy
-beállítás nem támogatott. Telepítés előtt ellenőrizze az eredeti eszköz és a
jármű menüjének különböző beállításait. A jármű felszereltségétől, valamint az
utólag beszerelhető eszköz funkcióinak és szoftverének terjedelmétől függően
egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és
győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek. Kérjük, azt
is ellenőrizze, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a
járművébe. A végső összeszerelés előtt ellenőrizze a jármű funkcióit,
beállításait és a kormánykeréken található távirányító működését.
Ügyfélszolgálatunk örömmel segít a választásban. Tel.: 06 82 424-954 CAN-busz
Csatlakozás: 40 tűs Quadlock Citroën / Peugeot csatlakozó Csatlakozás: Gyári
kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel Csatlakozás: OEM
antenna Fakra(m) > DIN(m) Csatlakozás: OEM AUX > RCA(m) piros / fehér
Csatlakozás: Sárga, m-es RCA, nincs csatlakoztatva kék: +12 V-os antenna remote
Rádió panel 2-DIN beszerelőkészlettel Blaupunkt / Continental / Siemens VDO RD4
OEM hangerőszabályzós egységgel felszerelt járművek Clarion MQ-RD6 OEM egységgel
felszerelt járművek monokróm kijelzővel és központi forgógombbal PDC
(tolatóradar) hátsó lökhárítóval szerelt járművek Bosch OEM eszköz nélküli
járművek Continental RD45 OEM hangerőszabályzóval nem rendelkező járművek
Magneti Marelli RT3 / RT6 / Harman Becker OEM navigáció nélküli járművek JBL OEM
hangrendszer nélküli járművek Gyári hátsó hangszórók nélküli járművek: PDC
(tolatóradar) lejátszás a hátsó hangszórókimeneten Cserélje fel az első/hátsó
hangszórókábeleket az ISO csatlakozókban Peugeot CC járművek: kormánytávkapcsoló
Citroen/Fiat/Peugeot/Toyota járművekhez Quadlock PDC(tolatóradar) > Cikkszám:
42a-1041-008 Continental RD45 OEM hangerőszabályzóval felszerelt járművek:
kormánytávkapcsoló Citroen/Fiat/Peugeot/Toyota járművekhez Quadlock PDC
(tolatóradar) > Cikkszám: 42a-1041-008 PDC (tolatóradar) kapcsolóval felszerelt
járművek: A PDC (tolatóradar hang) lejátszást engedélyezni kell ECO üzemmóddal
rendelkező járművek: +12 V-os folyamatos áram 30-as kapocs akkumulátor
biztosítékkal ellátva Támogatott járműbeállítások (lásd BDA) Dip kapcsolók
beállításai az utólag beszerelhető eszköz gyártójához (lásd BDA) A következő
járművekhez alkalmas: Citroën Citroen Berlingo (7) 2008.06.-2012.03 Citroen
Berlingo (7) 2012.04.-2015.05 Citroen Berlingo (7) 2015.06.-2018.06 Citroën C2
(J) 2004.12.-2009.12 Citroën C3 (F) 2005/10 - 2010/01 Citroen C3 Pluriel (H)
2003.01.-2008.04. Citroen C3 Pluriel (H) 2008.04.-2010.02. Citroen Jumpy (X)
2007.02. - 2012.03. Citroen Jumpy (X) 2012.03. - 2016.05. Fiat Fiat Scudo (ZAF
270) 2007.02.-2016.07. Peugeot Peugeot 207 (W) 2006.06 - 2009.06 Peugeot 207 (W)
2009.06.-2015.07. Peugeot 307 (3/ 3 Break/ 3 Kombi/ 3 CC) 2005.06. - 2009.03.
Peugeot Expert (X) 2007.02. - 2012.03. Peugeot Expert (X) 2012.03. - 2016.08.
Peugeot Partner/Partner Tepee (7) 2008.05. - 2012.03. Peugeot Partner/Partner
Tepee (7) 2012.03. - 2015.04. Toyota Toyota ProAce 2013.06. - 2016.07 Szín:
fekete Rádió kijelző kivágás: 173 mm x 98,5 mm A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek
funkcionálisan inkompatibilisek lehetnek. piros: +12V gyújtás 15-ös kivezetés
narancssárga: +12V világítás 58-as csatlakozó lila/fehér: +12V-os tolatójel
rózsaszín: sebességjelző zöld: földelés GND kézifék jel Kimeneti terhelhetőség:
max. 250 mA 250 mA-nél nagyobb áramfelvétel: 1 relé tekercs ellenállása min. 75
Ohm 2 relé tekercs ellenállása min. 150 Ohm Kormánykerék távirányítója

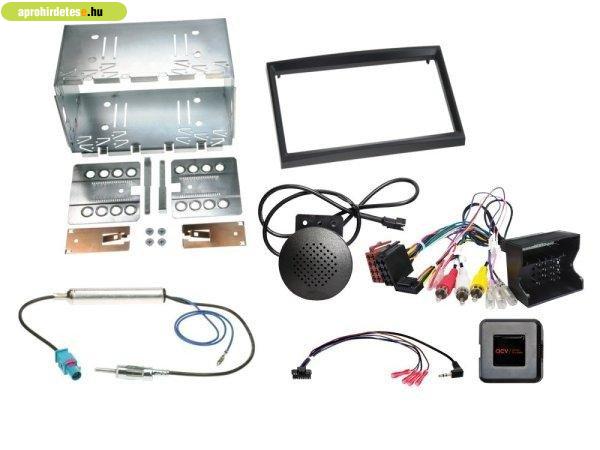

Támogatott járműbeállítások PDC (tolatóradar) hátsó támogatás Szállítási
tartalom: 2-DIN rádiófedél Citroen/Fiat/Peugeot/Toyota fekete > Cikkszám:
381040-02-1 kormánytávkapcsoló Citroen/Peugeot 40 tűs Quadlock többvezetékesPDC
(tolatóradar) hátsó laza > Cikkszám: 42xpg013-0 Antenna adapter Fakra(m)>DIN(m)
12V Phantom laza > Cikkszám: 1524-03-0 Általános telepítési utasítások:
Vizsgálat: 1: Az OEM eszköz összes működési funkciójának és járműbeállításának
ellenőrzése 2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az
OEM eszközt 3: Ellenőrizze az összes interfészcsatlakozás helyességét és
folytonosságát feszültség, (gyújtás) nélkül Csatlakozás és csatlakoztatási
sorrend: 1: Tápellátás nélkül végezze el az interfész beállításait és
hardverkonfigurációját 2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját 3:
Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz
használati utasításának megfelelően. 4: Az összes többi csatlakozást az
utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással 6:
Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található
utasításoknak megfelelően 7: Az utólag beszerelhető eszköz konfigurálása az
utólag beszerelhető eszköz használati utasítása szerint:
kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb 8: A
kormánykerék-távirányító és a jármű működésének tesztje Az interfész és a rádiós
csatlakozókábel hardverkonfigurációjának változásai: 1: Feszültségmentes
változtatások ( gyújtás nélküli mód) 2: Csatlakozás a módosítás után, lásd a
fenti 5?8. pontokat A csatlakozófelület vagy a jármű meghibásodása esetén: 1:
Visszatérés az OEM eszközhöz 2: Az OEM eszköz kezelése 3: CAN busz pihenő (
várakozási idő) beállítása 4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot A tájékoztató szövegben
vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások,
alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek
csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és
tájékoztatására szolgálnak. További csatlakozások, a kábelköteg
kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy
csatlakozóhosszabbítók használata: 1: A csatlakoztatásokat és módosításokat csak
képzett személyzet végezheti 2: A csatlakozásokat és módosításokat a
csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy
gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak. 3: A
csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt
ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való
összehasonlítással. 4: A csatlakoztatásokat és módosításokat saját felelősségre
végzi, a működésre vonatkozó garancia nélkül. 5: A csatlakoztatásokat és
módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt
eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá. 6:
Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
