2-DIN-es rádiópanel rádiócsatlakozó készlettel, kormánykerék-távirányítóval, BMW
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan
a középkonzolhoz igazítanak. A telepítőkészletek minden olyan alkatrészt
tartalmaznak, amely egy OEM eszköz cseréjéhez szükséges. A jármű
felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan
beszerelhető eszköz működtetéséhez és a járműfunkciók visszaállításához
szükséges összes adaptert és interfészt. Kérjük, vegye figyelembe az egyes
alkatrészek telepítési ajánlásait. Bizonyos esetekben nem minden járműfunkció
támogatott. Például a Trailer Assist, az E Call vagy más vezetéstámogató
rendszerek. Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének
különböző beállításait. A jármű felszereltségétől, valamint az utólag
beszerelhető eszköz funkcióinak és szoftverének terjedelmétől függően egyes
kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők. Hasonlítsa
össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön
meg arról, hogy vizuálisan és műszakilag is illeszkednek. Kérjük, azt is
ellenőrizze, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a
járművébe. A végső összeszerelés előtt ellenőrizze a jármű funkcióit,
beállításait és a kormánykeréken található távirányító működését.
Ügyfélszolgálatunk örömmel segít a választásban. Tel.: 06 82 424-954 I. busz
Csatlakozás: 40 tűs Quadlock BMW csatlakozó Csatlakozás: 17 tűs kerek BMW
csatlakozó Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / laza
kábel Csatlakozás: OEM antenna Fakra(f > DIN(m) Csatlakozás: OEM antenna ISO(m)
> DIN(m) Járművek Business OEM HU-val Professzionális OEM navigációval
felszerelt járművek* Silver Box Tunerrel a csomagtartóban szerelt járművek*
Gyári hangrendszer nélküli járművek** Járművek folyamatos kapcsolótáblával,
felosztás nélkül 2-DIN készüléktartó fém kosár nélkül készülék díszkeret nélkül
2-DIN készülékrögzítés a hőcserélő beállításával 2 DIN L-es ház felső
készülékrögzítés a hőcserélő beállítása nélkül Műhelyfelszereléssel beállító
munkák szükségesek a rádió beszerelési nyílásában Telepítési sablon mellékelve
Gyári navigációval szerelt járművekhez > kapcsolóbetét nem szükséges Dip
kapcsolók beállításai az utólag beszerelhető eszköz gyártójához (lásd BDA) Szín:
fekete Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek
funkcionálisan inkompatibilisek lehetnek. Kormánykerék távirányítója 17 tűs BMW
csatlakozó: *BMW hosszabbító kábel 17 tűs (f)>17 tűs (m)/antenna 6,5 m laza >
Cikkszám: 1020-21-6500-0 **Hangrendszerrel (nem DSP/Harman Kardon) felszerelt
járművek esetén) Aktív rendszer adapter BMW/Land Rover/Rover 17 tűs > Cikkszám:
13-1020-50 40 tűs BMW csatlakozó: *BMW Quadlock (m/f)/antenna hosszabbító kábel
6,5 m, laza > 1024-25-6500-0 **Hangrendszerrel (DSP/Harman Kardon nélkül)
felszerelt járművek LFB BMW 3-as/5-ös/7-es/X3/X5/Z4/ Mini Quadlock/Amp >

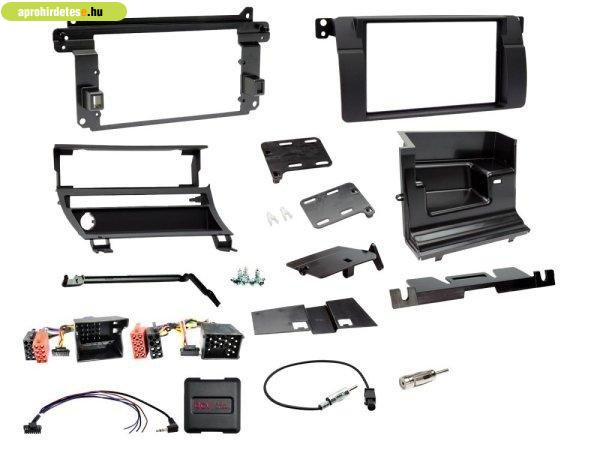

Cikkszám: 42xbm007 előkészületben Szállítási tartalom: 2-DIN rádió előlap BMW
3-as sorozat (E46) középső rögzítés > Cikkszám: 381023-16 kormánytávkapcsoló
BMW/Mini járművek 17 tűs/Quadlock IBus többvezetékes > Cikkszám: 42yxbm00c
Antenna adapter Fakra(m)>DIN(m) passzív: Cikkszám: 1524-01 Antenna adapter
ISO(f)>DIN(m): 1500-00 Általános telepítési utasítások: Vizsgálat: 1: Az OEM
eszköz összes működési funkciójának és járműbeállításának ellenőrzése 2:
Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt 3:
Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát
feszültség, (gyújtás) nélkül Csatlakozás és csatlakoztatási sorrend: 1:
Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját 3: Csatlakoztassa a rádió
csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának
megfelelően. 4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz
használati utasítása szerint kell csatlakoztatni. 5: A teljes berendezés
csatlakoztatása a járműhöz, utolsó élő csatlakozással 6: Az interfész
szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak
megfelelően 7: Az utólag beszerelhető eszköz konfigurálása az utólag
beszerelhető eszköz használati utasítása szerint:
kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb 8: A
kormánykerék-távirányító és a jármű működésének tesztje Az interfész és a rádiós
csatlakozókábel hardverkonfigurációjának változásai: 1: Feszültségmentes
változtatások ( gyújtás nélküli mód) 2: Csatlakozás a módosítás után, lásd a
fenti 5?8. pontokat A csatlakozófelület vagy a jármű meghibásodása esetén: 1:
Visszatérés az OEM eszközhöz 2: Az OEM eszköz kezelése 3: CAN busz pihenő (
várakozási idő) beállítása 4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot A tájékoztató szövegben
vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások,
alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek
csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és
tájékoztatására szolgálnak. További csatlakozások, a kábelköteg
kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy
csatlakozóhosszabbítók használata: 1: A csatlakoztatásokat és módosításokat csak
képzett személyzet végezheti 2: A csatlakozásokat és módosításokat a
csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy
gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak. 3: A
csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt
ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való
összehasonlítással. 4: A csatlakoztatásokat és módosításokat saját felelősségre
végzi, a működésre vonatkozó garancia nélkül. 5: A csatlakoztatásokat és
módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt
eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá. 6:
Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
