2-DIN-es rádiópanel rekesszel és rádiócsatlakozó készlettel, kormánykerékre
szerelhető távirányítóval, Audi Sok autógyártó saját, járműspecifikus rádiókat
szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak. A
telepítőkészletek minden olyan alkatrészt tartalmaznak, amely egy OEM eszköz
cseréjéhez szükséges. A jármű felszereltségétől függően a szállítási terjedelem
tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a járműfunkciók
visszaállításához szükséges összes adaptert és interfészt. Kérjük, vegye
figyelembe az egyes alkatrészek telepítési ajánlásait. Bizonyos esetekben nem
minden járműfunkció támogatott. Például a Trailer Assist, az E Call vagy más
vezetéstámogató rendszerek. Telepítés előtt ellenőrizze az eredeti eszköz és a
jármű menüjének különböző beállításait. A jármű felszereltségétől, valamint az
utólag beszerelhető eszköz funkcióinak és szoftverének terjedelmétől függően
egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és
győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek. Kérjük, azt
is ellenőrizze, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a
járművébe. A végső összeszerelés előtt ellenőrizze a jármű funkcióit,
beállításait és a kormánykeréken található távirányító működését.
Ügyfélszolgálatunk örömmel segít a választásban. Tel.: 06 82 424-954 CAN-busz
Csatlakozás: ISO / Mini ISO csatlakozó Csatlakozás: 40 tűs Quadlock VAG
csatlakozó Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / laza
kábel Csatlakozás: 2 csatornás / 4 csatornás OEM hangrendszer > Cinch(m)
elöl/hátul Csatlakozás: OEM antenna Fakra(m)/ISO(f) > DIN(m) kék: +12 V-os
antenna remote kék: +12 V-os erősítő remote Rádió panel 2-DIN
beszerelőkészlettel Rádió panel: További rögzítés megfelelő eszközökkel
ajánlott. Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II
2-DIN OEM eszközzel felszerelt járművek RNS-E 16:9 OEM navigációval felszerelt
járművek Bosch BNS 5.0 monokróm OEM navigáció nélküli járművek* 3 V-nál nagyobb
előerősítő kimeneti teljesítményű eszközök utólagos beszerelése 3 V-nál kisebb
előerősítő kimeneti teljesítményű eszközök utólagos beépítése: LFB Audi
A1/A3/A4/A6/R8/TT Quadlock Többkábeles Erősítő >Pro > Cikkszám: 42xad006 LFB
Audi A2/A3/A4/A6/TT ISO/Mini ISO többvezetékes erősítő >Pro > Cikk: 42xad008
Erősítő kikapcsolási zajjal rendelkező járművek további vizsgálatához: Zajszűrő
NF földelés leválasztás RCA > Cikkszám: 30.5000-01 Dip kapcsolók beállításai az
utólag beszerelhető eszköz gyártójához (lásd BDA) Audi Audi A4 B6 (8E) 2000/11 -
2005.10 Audi A4 B7 (8E) 2004.11.-2009.02 Seat Seat Exeo (3R) 2009.03. - 2013.05.
Szín: fekete A következő jeleket biztosítják: Az újraimportált járművek vagy az
eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek lehetnek.
piros: +12V gyújtás 15-ös kivezetés narancssárga: +12V világítás 58-as
csatlakozó lila/fehér: +12V-os tolatójel rózsaszín: sebességjelző zöld: földelés
GND kézifék jel Kimeneti terhelhetőség: max. 250 mA 250 mA-nél nagyobb
áramfelvétel: 1 relé tekercs ellenállása min. 75 Ohm 2 relé tekercs ellenállása
min. 150 Ohm Kormánykerék távirányítója Gyári hangrendszer 2 csatornás / 4
csatornás *BNS 5.0 OEM navigációval (LFB) szerelt járművek, Audi/Seat/Skoda/VW,
különféle járművek, 40 tűs Quadlock zárral > Cikkszám: 42a-1324-001 Szállítási

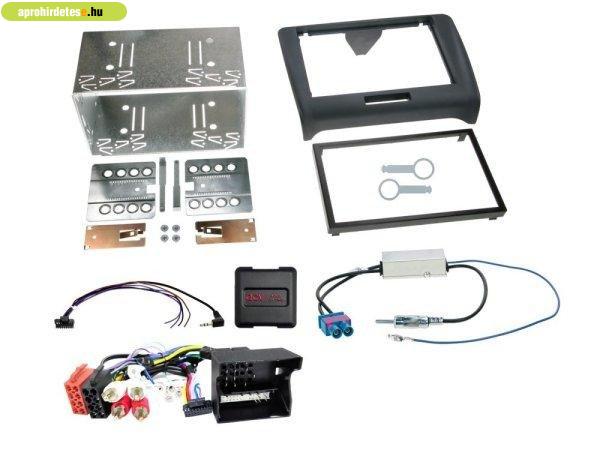

terjedelem: 2-DIN 2-DIN rádióburkolat A4 B6/B7(8E)/Seat Exeo(3R) fekete, laza >
cikkszám: 281320-18-0 2 DIN-es rádió előlap ISO univerzális/113 mm x 183 mm >
cikkszám: 381230-00 LFB Audi ISO/Mini ISO/Quadlock többkábeles erősítő >RCA laza
> Cikkszám: 42xad00c-0 Antenna adapter ISO(f)/Fakra(m)>DIN(m) 12V Phantom ROKA
laza > Cikkszám: 1524-26-1-0 Kinyomócsapágy Audi / Mercedes / Seat / Skoda / VW
laza > Cikkszám: 181320-02-0 Opcionálisan: Tárolórekesz 2 DIN-es/1 DIN-es
rádiópanelekhez > Cikkszám: 271000-05 Általános telepítési utasítások:
Vizsgálat: 1: Az OEM eszköz összes működési funkciójának és járműbeállításának
ellenőrzése 2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az
OEM eszközt 3: Ellenőrizze az összes interfészcsatlakozás helyességét és
folytonosságát feszültség, (gyújtás) nélkül Csatlakozás és csatlakoztatási
sorrend: 1: Tápellátás nélkül végezze el az interfész beállításait és
hardverkonfigurációját 2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját 3:
Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz
használati utasításának megfelelően. 4: Az összes többi csatlakozást az
utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással 6:
Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található
utasításoknak megfelelően 7: Az utólag beszerelhető eszköz konfigurálása az
utólag beszerelhető eszköz használati utasítása szerint:
kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb 8: A
kormánykerék-távirányító és a jármű működésének tesztje Az interfész és a rádiós
csatlakozókábel hardverkonfigurációjának változásai: 1: Feszültségmentes
változtatások ( gyújtás nélküli mód) 2: Csatlakozás a módosítás után, lásd a
fenti 5?8. pontokat A csatlakozófelület vagy a jármű meghibásodása esetén: 1:
Visszatérés az OEM eszközhöz 2: Az OEM eszköz kezelése 3: CAN busz pihenő (
várakozási idő) beállítása 4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot A tájékoztató szövegben
vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások,
alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek
csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és
tájékoztatására szolgálnak. További csatlakozások, a kábelköteg
kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy
csatlakozóhosszabbítók használata: 1: A csatlakoztatásokat és módosításokat csak
képzett személyzet végezheti 2: A csatlakozásokat és módosításokat a
csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy
gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak. 3: A
csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt
ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való
összehasonlítással. 4: A csatlakoztatásokat és módosításokat saját felelősségre
végzi, a működésre vonatkozó garancia nélkül. 5: A csatlakoztatásokat és
módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt
eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá. 6:
Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
