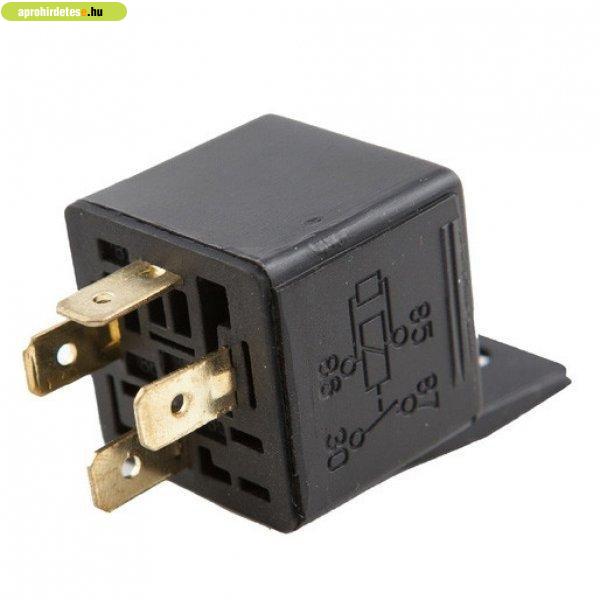

Ez a 12V-os, 30A terhelhetőségű, 4 lábú relé az egyik leggyakrabban használt
autóipari relétípus, amely megbízhatóan kapcsolja a nagyobb áramfelvételű
fogyasztókat, például fényszórókat, ventilátorokat, ködlámpákat, kürtöket vagy
egyéb elektromos kiegészítőket. Kompakt méretének köszönhetően könnyen
elhelyezhető a jármű biztosítéktáblájában vagy külön relétartóban.A relé egyik
fő előnye, hogy tehermentesíti a kapcsolót, így a vezérlő áramkörön csak kis
áramerősség folyik, míg a relé veszi át a nagyobb áram kapcsolását. Ez növeli az
élettartamot, javítja a biztonságot, és megbízhatóbb működést biztosít az autó
elektromos rendszerében.Műszaki jellemzőkNévleges feszültség: 12V DCMaximális
terhelhetőség: 30ALábkiosztás: 4 pólusú, szabványos ISO jelölésekkelMéret:
kompakt kivitel, könnyen szerelhetőHáz: fekete műanyag, oldalán kapcsolási
rajzzalKialakítás: normálisan nyitott (NO) reléFelhasználási előnyökLehetővé
teszi nagyobb teljesítményű fogyasztók biztonságos kapcsolásátTehermentesíti a
kapcsolókat, így hosszabb élettartamot biztosítEgyszerűen integrálható bármilyen
12V-os jármű elektromos rendszerébeUniverzális felhasználhatóság: autók,
motorkerékpárok, hajók és egyéb járművekA lábkiosztás magyarázata (a rajz
alapján)30 ? közös táp (általában +12V, biztosítékon keresztül az
akkumulátorról)87 ? kimenet, amely a relé behúzásakor összekapcsolódik a 30-as
lábbal, ide kerül a fogyasztó85 ? a relé tekercsének egyik oldala, ide
kapcsolódik a vezérlő jel (+12V vagy test)86 ? a relé tekercsének másik oldala,
amely zárja az áramkört (általában test)Ez a relé tehát egy normálisan nyitott
(NO) kapcsoló, amely csak akkor zárja össze a 30-as és a 87-es lábat, ha a
tekercs feszültséget kap.Használati javaslat lépésről lépésreKösse a 30-as lábat
az akkumulátor +12V kimenetére, lehetőleg biztosítékon keresztül.A 87-es lábra
csatlakoztassa a kívánt fogyasztót (pl. lámpa, duda, ventilátor).A 85-ös lábat
kösse a vezérlő áramkörhöz (kapcsoló vagy elektronika).A 86-os lábat kösse a
jármű testpontjára.Kapcsolja be a vezérlőáramot, a relé behúz, és a 30?87
közötti áramkör záródik.
