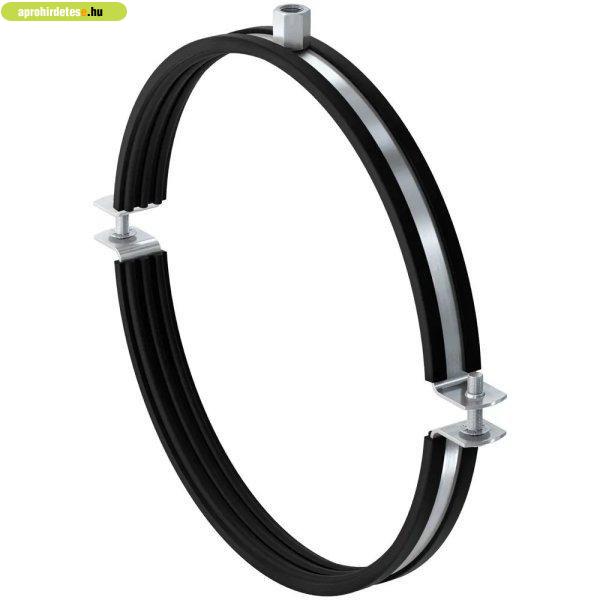

FISCHER LGS kétrészes légtechnikai bilincs, ideális rögzítő megoldás minden
típusú szellőzőcsatorna számára. FISCHER LGS kétrészes légtechnikai bilincs, 125
mmA fischer LGS légvezeték bilincs ideális rögzítő megoldás minden típusú
szellőzőcsatorna számára. Az LGS segítségével a légcsövek különösen könnyen és
gyorsan rögzíthetőek a rögzítési alaphoz. A széles kinyithatósága lehetővé teszi
a csővek egyszerű beillesztését, míg az LGS kétcsavaros koncepciója lehetővé
teszi az optimális beállítást a cső külső átmérőjéhez. Az LGS 450 mm átmérőtől
furatokkal van ellátva a bilincs mindkét részsén. Ez lehetővé teszi az ajánlott
terhelés megduplázását két menetes szárral és anyával. A hangszigetelő betét
biztosítja megbízhatóan az akusztikus leválasztást.Jellemzők A két csavar
lehetővé teszi az ideális beállítást a cső külső átmérőjéhez. A csavar
veszteségvédelme. Hangszigetelő betét. Kombinált M8 / M10 csatlakozómenettel Az
LGS nagy nyitási szöge lehetővé teszi a gyors és egyszerű szerelése Az LGS két
csavarral beállítható a megfelelő csőátmérőhöz A zárócsavar nagy fejkialakítása
meggátolja a csavar nem kívánt kiesését A hangszigetelő betét szilárd
illeszkedése megakadályozza a kicsúszást a cső szerelése alatt Az LGS bilincs
mindkét oldala ki van fúrva 450 mm-es átmérőtől. Ez lehetővé teszi két menetes
szár és anya alkalmazását, amivel a javasolt terhelés
megduplázhatóTulajdonságok Anyaga: acél DC01 (1.330) DIN EN 10130 Cink bevonat:
elektro-cink bevonat, 5 - 9ľm Csatlakozó anya: M8 / M10, SW 13 Zárócsavar:
csavar kombinált süllyesztett fejjel Hangszigetelő betét anyaga: SBR/EPDM; klór-
és szilikonmentes Hangszigetelés: DIN 4109 Hőmérséklet tartomány: -50°C -
+110°C Keménység: 45 ą 5° (A) Tűzállóság: DIN 4102: B2Alkalmazások Kétrészes
légcsatorna bilincs hangszigeteléssel légcsatornához és műanyag csövekhez. 450
mm átmérő feletti csövek rögzítése két menetes szárral ř 450 mm-től ragasztott
hangszigetelésselMűszaki adatok Menet: M8 / M10 Befogási tartomány:
125mm Magasság: 153 mm Szélesség: 178 mm Szerelőszalag szélesség x vastagság 25
x 1,5 mm Magasság: 85 mm Rögzítőcsavar: M6 Max javasolt statikus terhelés
(centrikus feszültség): 0,6 kN Képforrás és szövegforrás: fischer group of
companies
